適用范圍：

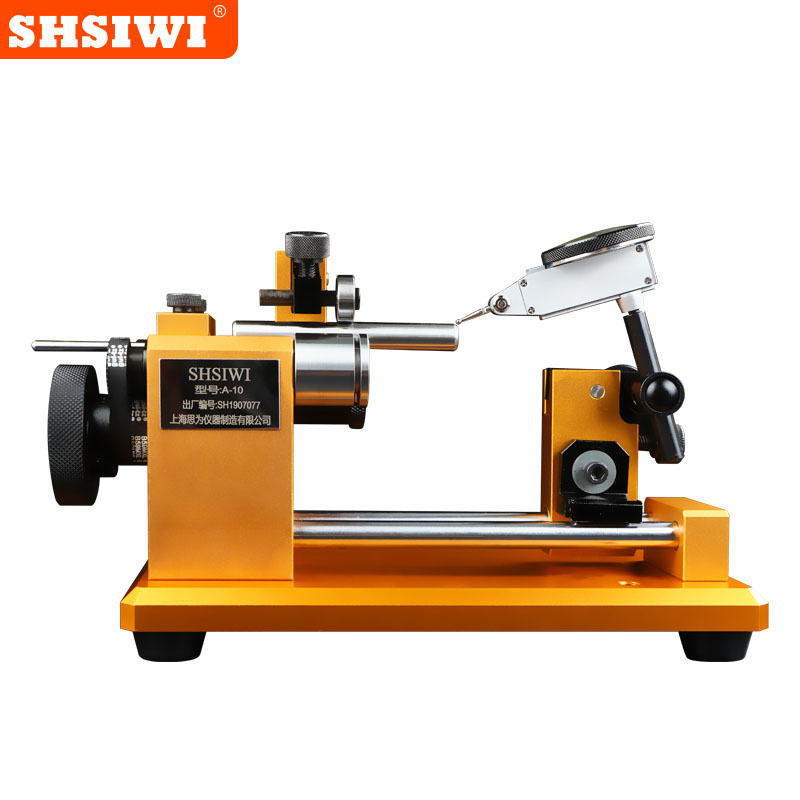

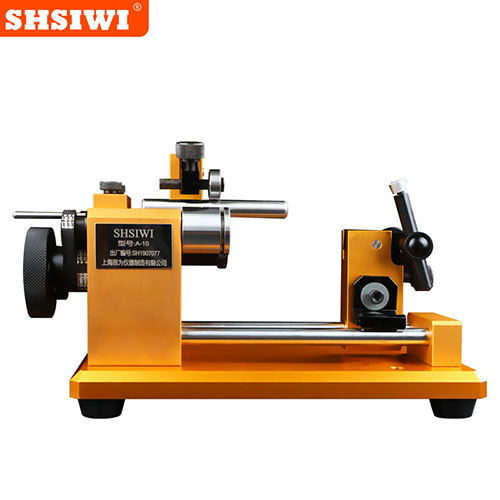

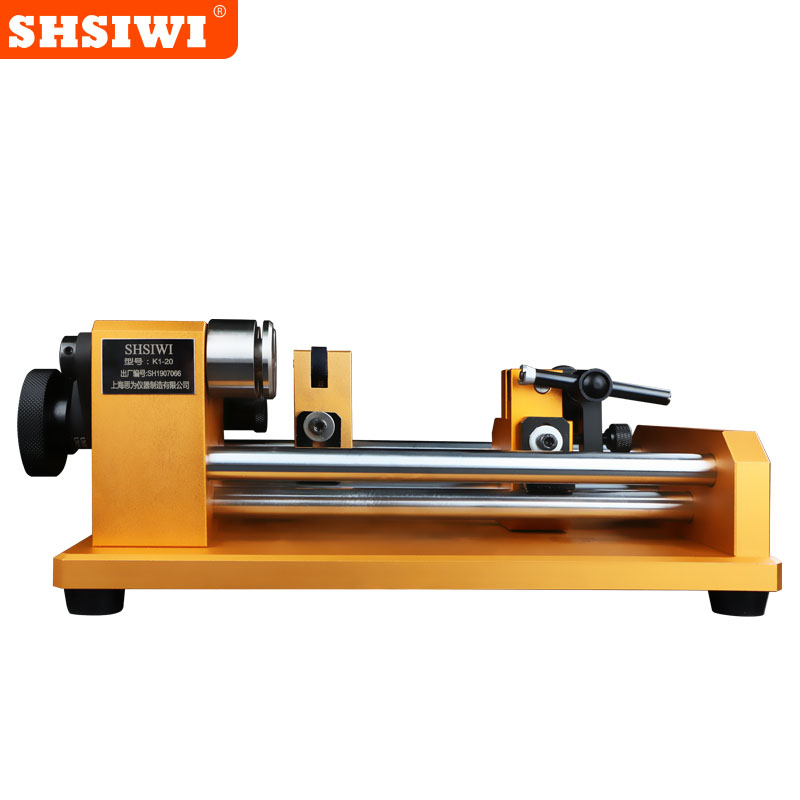

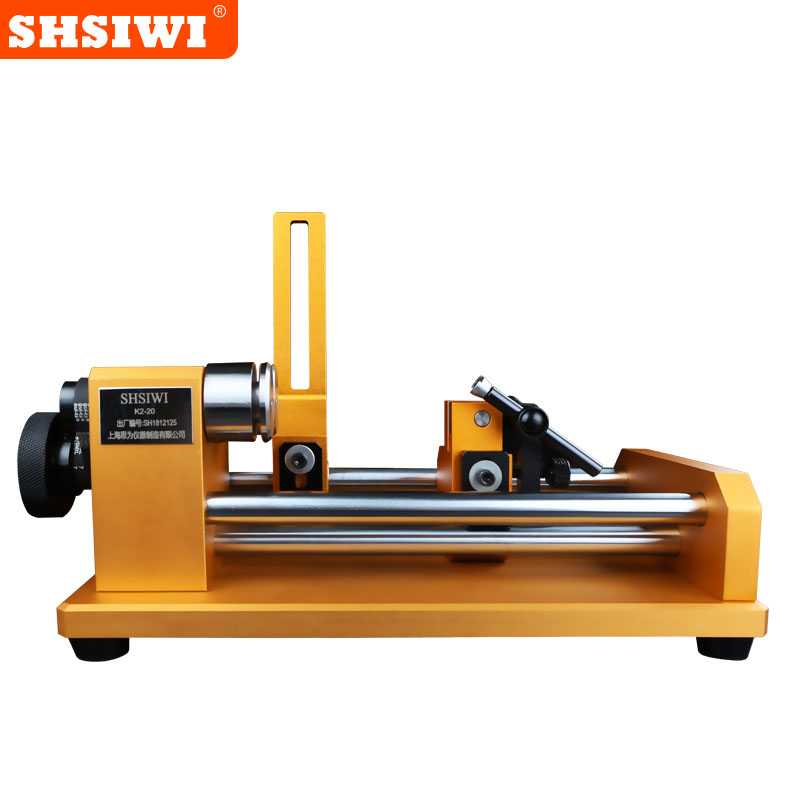

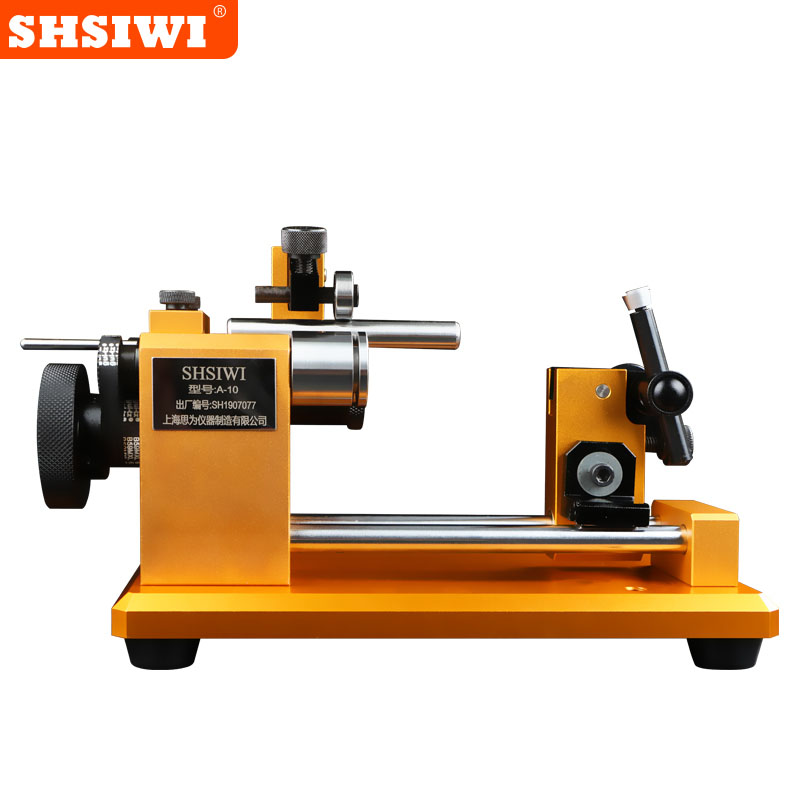

本儀器適用于臺階軸、軸套、襯套等有同軸度要求的零件測量。
主要用途：
1、軸類零件圓度、同心度、圓周跳動、斷面差的精密測量
2、軸類零件外圓及內圓參數的同時精密測量、
3、軸類零件多點參數的同時精密測量；
4、快速測量、斷差面、內圓及外圓可同時測量。
特點：
1、標準精度0.005mm和高精度0.002mm；
2、快速測量節省時間；
3、操作方便、通用性強；
4、輕便易搬、維護簡單；
5、操作環境要求不高；
6、可依據零件特殊性專門定制。

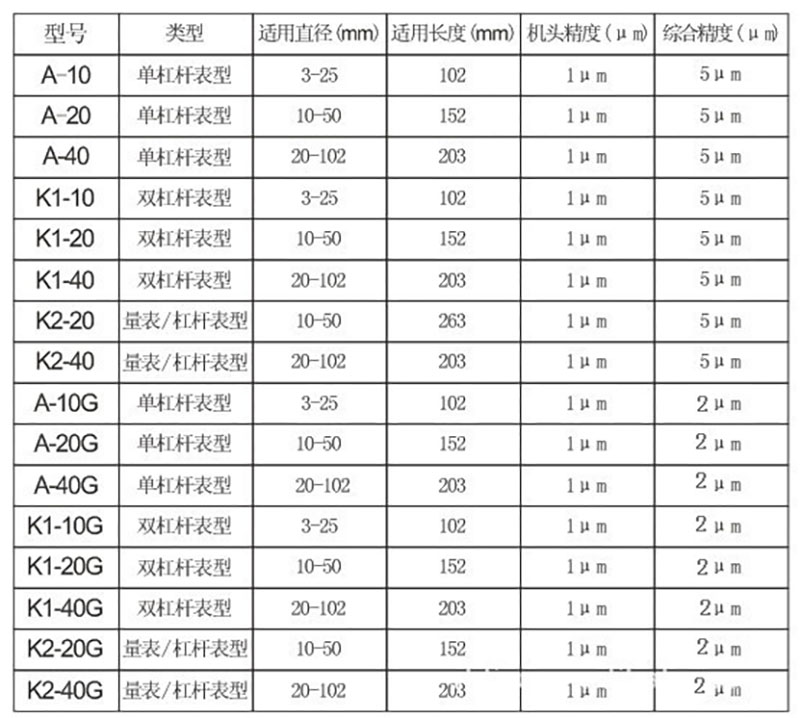

選擇同心度測量?jī)x需要確認三個部分：
1.標準精度和高精度；
2.旋轉工作軸；

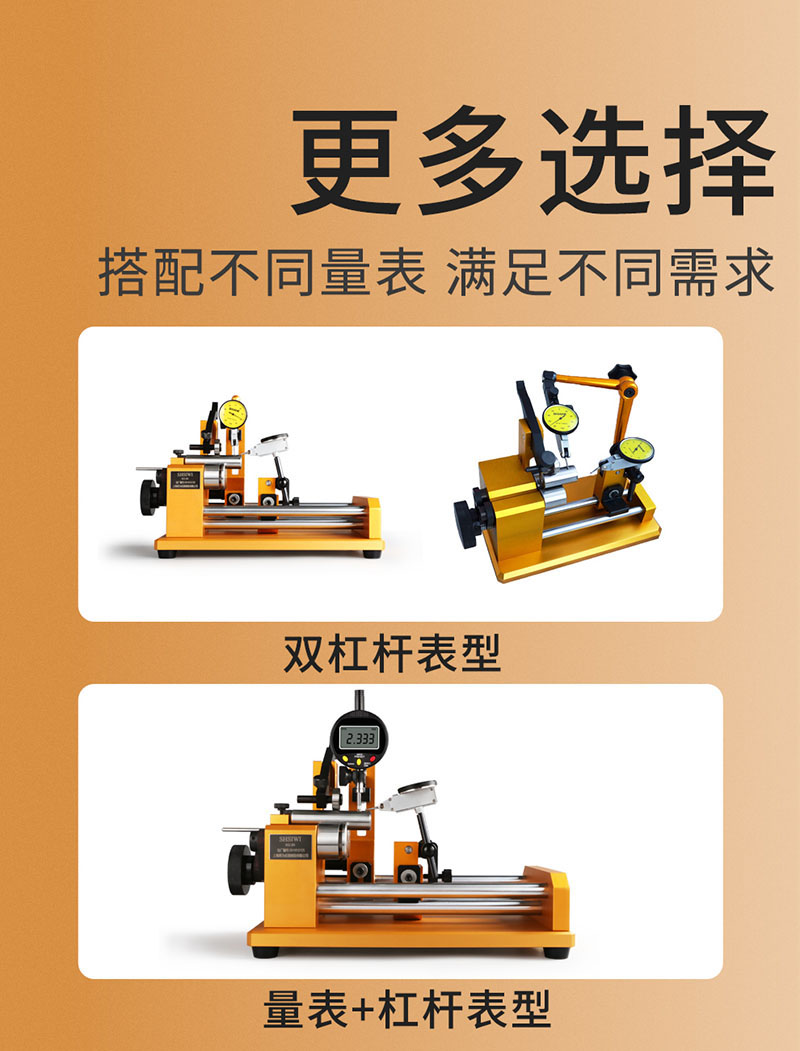

3.量表規格和其它配件（量表支架、標準杠桿表支架、側面杠桿表支架、導軌末端支架等）。
操作須知：
1.請將儀器放置在干燥、清潔的環境中，不能直接暴露在陽光直射或潮濕的地方，避免高溫和劇烈震動。
2.同軸度測量?jī)x是一種精密儀器，在運輸和移動過程中，應小心輕放，避免沖擊和碰撞。
3.為了不影響儀器的精確度，應使用干凈的軟布或脫脂棉蘸純酒精或?qū)Ｓ们逑磩┎潦谩靶D(zhuǎn)工作軸”和“導向軸”，避免用手觸摸和直接擦拭。
4.定期對儀器做防銹、清潔等保養工作，防止酸性（腐蝕性）等物質接觸儀器表面。
5.使用時儀器應水平放置，以防止在測量過程中工件軸向移動。
使用方法：
1、根據被測工件大小調節“壓輪”高度，使“壓輪”能夠以合適的壓力壓住被測工件。
2、通過“操作手柄”升起“壓輪”，將被測工件放置在“旋轉工作軸”上，然后將“壓輪”歸位。
3、調節“表架”的高度，并將其移動，使千分表（百分表）測頭接觸被測工件表面，調整表盤指針歸零。
4、調節“杠桿表”測頭至被測工件合適位置，并使之接觸工件表面，調整表盤指針歸零。
5、旋轉手輪，根據實際情況微調表頭，完成讀數。
維護與保養
1.所有部件都應保持清潔，若有細小灰塵，可用吹氣球吹去，若有油漬或指印，請使用棉紗輕輕抹去。
2.同軸度測量?jī)x是一種精密儀器，禁止自行拆裝，以防止降低儀器的測量精度或者損壞儀器。
3.同軸度測量?jī)x不使用時，并用防塵罩蓋好，以避免灰塵；涂上防銹油并貯藏在干燥的地方，以避免生銹。
4.為保持同軸度測量?jī)x的性能，建議進行定期檢查。
故障排除
|
問題 |
原因 |
解決方法 |
|
1.測量時被測工件軸向移動 |
工作臺不平 |
調整工作臺水平 |
|
被測工件表面呈錐度 |
更換被測工件 |
|
|
測頭壓力過大 |
微調測頭 |
|
|
旋轉工作軸有塵埃或異物 |
清潔旋轉工作軸 |
|
|
2.旋轉工作軸轉動不靈活 |
同步帶輪有異物卡住 |
清潔同步帶輪 |
|
被測工件表面有黏膠或磁性 |
清潔工件表面或更換被測工件 |
|
|
3.支架移動困難 |
導向軸有異物或塵埃 |
清潔導向軸 |
|
導向軸生銹 |
定期防銹檢查，并加噴防銹油等 |
|
|
4微調失效 |
微調螺釘螺紋損壞 |
更換微調螺釘 |
|
導向軸生銹 |
定期防銹檢查，并加噴防銹油等 |
|
|
5儀表指針晃動過大 |
被測工件表面呈錐度或有異物 |
更換被測工件或清潔工件表面 |
|
可移測頭夾具螺釘松動或損壞 |
緊固螺釘或更換螺釘 |
|
|
測頭已磨損 |
更換測頭 |
|
|
儀表?yè)p壞 |
更換儀表 |
