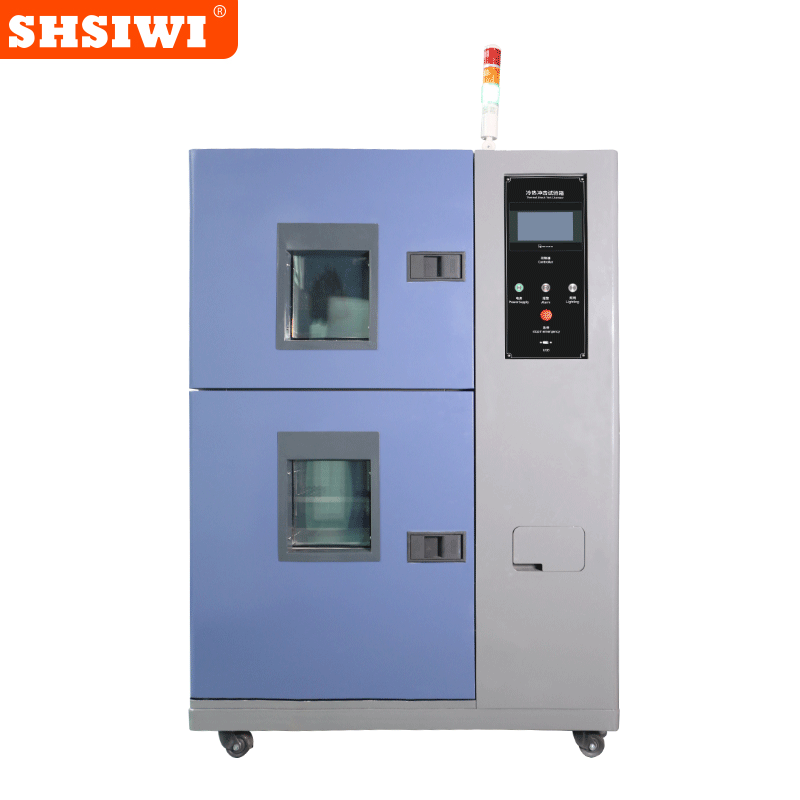

冷熱沖擊試驗箱

8010沖擊試驗箱適用于電工,電子零部件,半導體,電子線路板,金屬材料,軸承,顯示等各種材料,在溫度急劇變化環境下對產品的破壞性能試驗。試驗箱上側為高溫區,下側為低溫區,試件放置在提籃處，通過電機、氣缸等裝置帶動提籃運動來實現高低溫的切換。外配控制計算機可通過專用軟件直接顯示和打印試驗數據／曲線，并將試驗所記錄的數據進行存儲；配有遠程USB接口。 1.試樣限制
	本試驗設備禁止：易燃、爆炸、易揮發性物質試樣的試驗及儲存腐蝕性物質試樣的試驗及儲存生物試樣的試驗或儲存強電磁發射源試樣的試驗及儲存
2.測試環境條件
	環境溫度為10～35℃、相對濕度≤90%RH
3.尺寸
吊籃尺寸設備外型尺寸	500×500×400（mm）（深×寬×高） 1800×1360×2010（mm）（深×寬×高）注意過道、門與電梯尺寸是否符合要求(外形尺寸提供參考)
4.性能
4.1. 工作室沖擊范圍 4.2. 高溫室溫度范圍 4.3. 低溫室溫度范圍 4.4. 溫度波動度： 4.5. 溫度偏差 4.6. 溫度恢復時間 4.7. 溫度轉換時間 4.8. 連續工作時間	－65℃～+100℃（設備溫度范圍﹣80~~﹢150℃）室溫～ +150℃、升溫時間≤30分鐘室溫～ -80℃、降溫時間≤60分鐘 ≤±0.5℃ ≤±2℃ ≤5分鐘 ≤10 秒 0-1000個循環
5.結構特征
5.1.保溫圍護結構 5.2.試驗箱提籃承重能力 5.3.空氣調節通道	外壁：A3冷軋鋼板,表面靜電噴塑。內壁：SUS304不銹鋼板內部結構加強件：SUS304不銹鋼絕熱材料：環保型耐高溫超細纖維絕熱材料：厚度大于100mm 提籃移動：上下移動 25KG/㎡（均勻負荷）風機、蒸發器、過濾器、干燒防止器、溫度傳感器
5.4.大門	鉸鏈門單開（高溫室，低溫室各一個門）
5.5.控制面板	溫度控制顯示屏、操作按鈕、報警裝置、照明燈開關
5.6.機械室	機械室中包含：制冷機組
5.7.配電控制柜	配電板總電源漏電斷路器
5.8.加熱器	鎳鉻合金電熱絲式加熱器加熱器控制方式：PID控制方式，使用無觸點周期脈沖調寬SSR（固態繼電器）
6.制冷系統
6.1.工作方式 6.2.制冷壓縮機 6.3.蒸發器 6.4.冷凝器 6.5.節流裝置 6.6.蒸發冷凝器 6.6.制冷機組控制方式 6.7.制冷劑（環保） 6.8.其他	風冷、機械壓縮復疊式制冷全封閉壓縮機（法國泰康）翅片式換熱器殼管式冷凝器毛細管釬焊板式換熱器控制系統的電子觸摸屏根據試驗條件自動選擇并自動調節制冷機組的運行工況 R404A,R23（美國杜邦）主要部件均采用國際優質品牌產品
7.電氣控制系統
7.1.控制器型號	TH7110型彩色液晶觸摸屏（臺灣威碩）
顯示器	7英寸彩色LCD顯示器
運行方式	程序、定值方式
設定方式	中文菜單，觸摸屏方式輸入
設定范圍	溫度：根據設備的溫度工作范圍調整(上限+5℃，下限-5℃).

顯示分辨率	溫度：0.1℃
	時間： 1min

輸入	熱電阻
通訊功能	USB接口1個,可與電腦連接；
控制方式	抗積分飽和PID
控制方式	BTHC平衡調溫調濕控制方式(溫濕度試驗設備)
附屬功能	故障報警及原因、處理提示功能、斷電保護功能、上下限溫度保護功能、定時功能(自動啟動及自動停止運行)、自診斷功能。
記錄功能	可存儲100天的歷史數據，可分析、打印、儲存，并可用USB接口轉移數據
8.2.溫度測量	溫度：PT100型鎧裝熱電阻
9.3.溫度控制	SSR(固態繼電器）
9.4.接觸器	中國正泰
9.5.繼電器	欣靈集團
9.6.斷路器	中國正泰
9.7.開關，按鈕	施耐德

10. 安全保護裝置
10.1制冷系統	壓縮機超壓壓縮機電機過熱壓縮機電機過流
10.2試驗箱	可調式的超溫保護風機電機過熱風機過載保護
10.3.其他	缺相保護漏電保護
11.其他配置
11.1觀察窗	電熱防結露中空玻璃觀測窗（W350×H450mm）2個
12.使用條件由用戶保證下列各項條件
12.1場地	地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵附近沒有強電磁輻射源設備附近備有排水地漏場地地面有相應的承重能力設備周圍留有使用及維護空間，如下所示： A：不小于 10cm B：不小于 60cm C：不小于 60cm D：不小于 120cm
12.2環境條件	溫度：10℃～35℃ 相對濕度：≤ 90% RH 氣壓：86～106kpa.
12.3電源 12.4功率	AC380V 三相四線+保護地線；電壓允許波動范圍：AC380V ±10% 頻率允許波動范圍： 50Hz ±10% 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立專門供本設備使用 18 KW
12.5對儲存環境的要求	設備不工作時，環境的溫度應保持+0～35℃以內當環境溫度低于0℃時，應將設備中存留的水排放干凈，以免管道內的水結冰漲壞管道
12．6 價格	詳見銷售合同
12.7 交貨期	詳見銷售合同
