一、概述
1.1主要用途及適用范圍

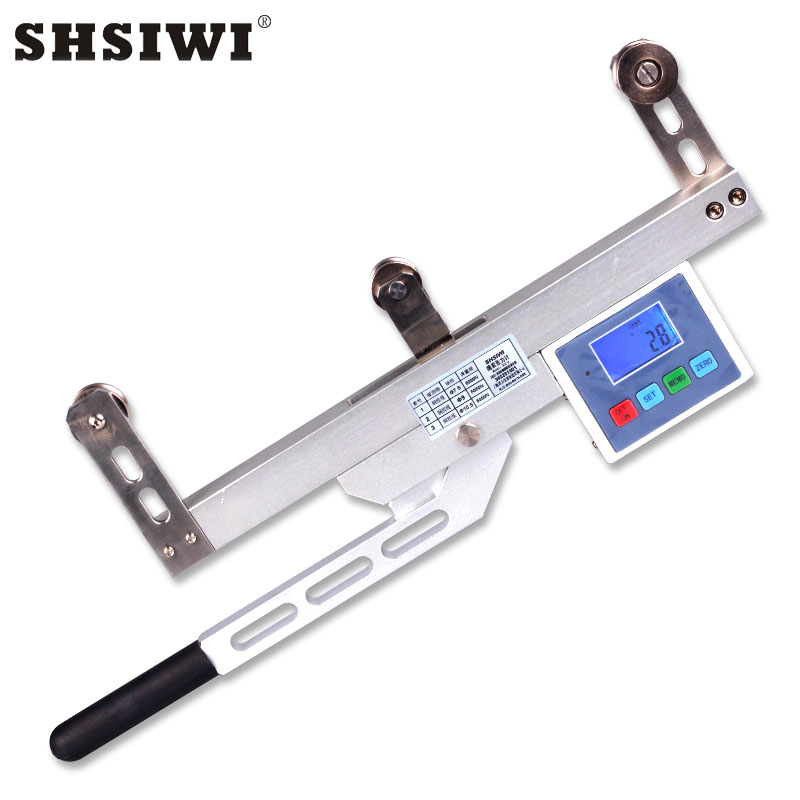

SGZ系列繩索張力計是一款在線測量鋼絲繩、電線電纜、光纖和繩索等張力的儀器，主要適用于高鐵行業、電力行業、通信行業、交通運輸行業、建筑行業、游樂場等場合。也適用于各大科研院校、檢測機構等場合。
1.2產品特點
1.2.1在線測量：測量繩索時繩索不需拆卸，可在線測量具有張緊力的繩索，實時加載繩索張力時，可在線觀察實時張力。
1.2.2便攜式：儀器采用高強度鋁合金結構，重量輕、體積小、攜帶方便，測量繩索張力時，一人便可完成所有操作。
1.2.3 操作方便：儀器加載機構采用杠桿結構，只需要將儀器手柄推到底就可以正確測量繩索張力。
1.2.4 儀器性能穩定，測量精度高，當被測繩索規格與測力計中儲存的繩索號一致時，在可定量程內，測量精度可達5%。
1.2.5儀器內置5種預設規格繩索，測量時只需選擇相應的繩索號即可。
1.2.6數顯顯示力值，儀器采用LCD顯示測量力值，讀數更加方便。
1.2.7多種單位切換：儀器可切換N、Kgf和Lbf等力值。
1.2.8儀器可保存400組測量數據，保存的數據可通過電腦導出。
1.3 品種、規格
1.3.1 測量鋼絲繩(電梯專用)
SGZ-A繩索張力計專用于測量鋼絲繩張力，其內置規格如下表：
|
索引號 |
線徑 |
滿量程(N) |
|
1 |
φ8 |
5000 |
|
2 |
φ10 |
5000 |
|
3 |
φ11 |
5000 |
|
4 |
φ13 |
5000 |
|
5 |
φ16 |
5000 |
說明：內置數據為標準數據，客戶可根據使用情況確定各繩索的滿量程，測量拉斷力時，客戶需定制。
1.3.2 測量銅絞線(高鐵專用)
DGZ-B繩索張力計專用于測量銅絞線張力，其內置規格如下表：
|
索引號 |
標稱截面(mm2) |
線徑 |
滿量程(N) |
|
1 |
50 |
φ9 |
5000 |
|
2 |
70 |
φ10.5 |
5000 |
|
3 |
95 |
φ12.5 |
5000 |
|
4 |
120 |
φ14 |
5000 |
|
5 |
150 |
φ15.8 |
5000 |
說明：內置數據為標準數據，客戶可根據使用情況確定各繩索的滿量程，測量拉斷力時，客戶需定制。
1.3.3 測量鋼絲繩和銅絞線
DGZ-C繩索張力計可測量銅絞線張力和鋼絲繩張力，其規格如下表：
|
索號 |
標稱截面(mm2) |
線徑 |
滿量程(N) |
||
|
1 |
50 |
φ8 |
φ9 |
5000 |
5000 |
|
2 |
70 |
φ10 |
φ10.5 |
5000 |
5000 |
|
3 |
95 |
φ11 |
φ12.5 |
5000 |
5000 |
|
4 |
120 |
φ13 |
φ14 |
5000 |
5000 |
|
5 |
150 |
φ16 |
φ15.8 |
5000 |
5000 |
1.4產品技術參數
1.4.1分度值：1N
1.4.2精度：±3%
1.4.3電源：7.2V 鎳氫電池組
1.4.4 充電器：輸入AC220V/AC110V 50Hz 輸出：DC 12V 500mA
1.4.5 采樣率：2000Hz
